分板機PCB全自動走刀式分板機-YSV-3A全自動走刀式分板機
產品描述：
YSV-3A是一種全自動圓刀片移動式分板機，可連接裝載機和卸載機，實現無人操作。 它不僅安裝方便，而且操作簡單。 它可以節省更多員工，節省時間和精力。 占地面積小，節省了操作時間。http:// 解決LED照明行業鍘刀分板機設備生產的方案
產品簡介:
1.基板分板機PCB全自動走刀式分板機YSV-3A--PCB全自動走刀式分板機，微電腦控制全自動分板，高效率同時兼具走刀式分板機的各種優點:應力小走刀式分割避免線路板暗傷、錫裂等問題，適用性廣泛，適合雙面帶有元件的線路板。
2.采用了PLC和觸摸屏人機界面控制系統，自動故障停機顯示，智能參數定位系統，可精準的實現PCB等距或不等距v-cut 槽每一步對位，設置有點動功能，點動功能可手動點動實現確認v-cut 對刀精準度從而更能保證分割出最佳品質產品。 http:// 解決LED照明行業鍘刀分板機設備生產的方案
3.本機帶有記憶儲存功能(可儲存100組數據),這功能方便操作(只要是儲存過的產品數據)直接下載使用無需再設置，快速換板分割，實現一臺機器多種板型分割作業。
4.機器還設有操作技術員使用界面和工程技術員使用界面，操作技術員使用界面可下載相對生產的產品數據工作，但不可更改數據，工程技術員使用界面是帶有密碼輸入，密碼輸入后工程技術員就可對數據更改下載等。
產品特點:
1. PLC精確控制自動分離機，機器可連接到pcb裝載機和卸載機，實現無人操作和全自動分離板。
2，準確自動送板，省去了手動v-cut的麻煩，有效提高了單獨板的效率，防止了人工廢板的出現。
3，本機可保存100套數據，快速更換PCB板，無需重新編寫參數即可快速更換板切，普通員工可快速操作，一機實現各種板型。
4.刀式pcb分板機的應力相對較小，適用于PCB類型。它仍然是兩側帶有元件的電路板的最佳選擇，有效地避免了暗傷和開裂等問題。 5.機器可調節送料器的寬度，以適應PCB板的各種規格。
6.帶有傳送帶的機器，可將分開的PCB板轉移到生產線上。
7，高安全性，光幕和護刀雙重保護，確保安全生產。
http:// 解決LED照明行業鍘刀分板機設備生產的方案
機器內部主要結構寫真
1.基板分板機PCB全自動走刀式分板機定位精度高。
2.切板應力小。
3. 基板分板機PCB全自動走刀式分板機紅外線光幕感應，安全性能高。
4.自動送板、切板，效率更高。
5.可對接上下板機，更省人工
技術參數
型號 YSV-3A
1.名稱 基板分板機PCB全自動走刀式分板機
2.外形尺寸L/W/H 990mm*550mm*1250mm 刀具尺寸 圓刀125mm*3mm 直刀400mm*43.5mm*6mm
3.刀具材質 進口高速鋼 刀具品牌 SKH-9
4.分板厚度 三分之一板厚 分板長度 1mm-5mm
5.分板速度 300mm/s 分板寬度 1mm-200mm最佳(最小片寬，非整拼寬度)
6. 基板分板機PCB全自動走刀式分板機工作氣壓 0. 5-0.8mpa 工作電壓 220V/110V可選
7.設備功率 150W 整機重量 200kg
產品詳細說明
基本描述
切割系統，是指在主軸頭部安裝專用切割的細長刀片，利用主軸的高速旋轉帶動切割刀片，對玻璃、陶瓷、半導體芯片、PCB、EMC線框等材料進行高精度切割。
操作規程
薄片或條形 膠帶安裝 切割 清洗 UV分離
自動切割描述
自動切片系統，是指從上料、定位、切片、清洗/干燥、卸料等一系列過程全部采用全自動操作的切片系統。
主要程序
上料 定位 切割 清洗 卸料
1.自動取出切丁材料，并從雜志轉移到工作平臺。
2.切丁位置自動對齊。
3.自動完成物料的切丁過程。
4.用純凈水和壓縮空氣清洗和干燥切丁材料。
5.自動將切丁材料送到雜志社。
應用程序
自動切割系統廣泛應用于半導體芯片、LED芯片、EMC引線框架、PCB、紅外濾波器、藍寶石玻璃、陶瓷薄板的精密切割。
陶瓷板 硅膠板
硅片 PCB板 玻纖板
操作要求
1.請使用其大氣壓露點在-10 ~ -20℃，殘油分0.1ppm，過濾精度在0.01um/99.5%以上的潔凈壓縮空氣。
2.請?jiān)跍囟葹?0 ~ 25℃的室內使用，其波動范圍控制在±1℃。
3.請將切削水溫度控制在22 ~ 27℃(變化范圍在±1℃)，冷卻水溫度控制在20 ~ 25℃(變化范圍在±1℃)。
4.請避免設備受到?jīng)_擊和外界的任何震動。另外，請不要將設備安裝在產生高溫的鼓風機、通風口等裝置和產生油霧的裝置附近。
5.請避免設備受到?jīng)_擊和外界的任何震動。另外，請不要將設備安裝在產生高溫的鼓風機、通風口等裝置和產生油霧的裝置附近。
6.請嚴格按照我們提供的產品說明書操作。

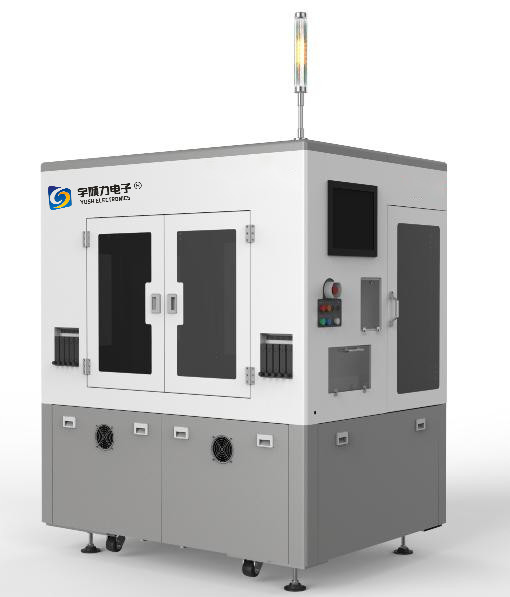

全自動切割系統YSL-2000AD
1.采用觸摸屏操作。界面設計簡單易行。提供多種語言，如漢語、英語、韓語等。
2. 送料、定位、切料、清洗/干燥、卸料全部自動完成。
3.可滿足高精度切割最大直徑300mm的材料。
4.雙主軸同時切削，比單主軸切削能力提高85%以上。
5.CCD自動對準。
6.系統對壓力、水壓、電流等進行實時監控，避免空氣主軸損壞。
7.切丁主軸:2.4 kw × 2臺(最大60000轉/分)
8.重復定位精度:0.001mm
9.切割速度:0.05 ~ 400mm /秒
10.每個雜志可存放20 ~ 30層框架。
11.使用刀片尺寸標準搭配:2寸(最大3寸)
過程描述
1.機械裝置將其從彈匣中取出，并將其發送到臨時表。
2.卸料機器人將切丁料移至塊體。定位過程。
3.上料機器人將切丁料移動到清洗平臺進行清洗和干燥過程。
4.卸料機器人將清洗干燥后的物料送到臨時工作臺。
5.機器人把切丁的材料送到雜志社。
案例分享
系統組成項目單元說明書
加工尺寸： Φ300mm
工作平臺尺寸 ：Φ350mm
x軸工作行程： 500mm
切割速度：0.05 ~ 400mm/秒
分辨率： 0.0001mm
y軸工作行程 ：650mm
分辨率： 0.0001mm
重復定位精度 ：0.001 / 310mm
z軸工作行程 ：60(2寸刀片)mm
分辨率： 0.0001mm
Θ-axis旋轉角度：360度
主軸功率： 2.4kw*2臺
轉速 ：5000 ~ 60000rpm
電源v：3p 220v (50 ~ 60hz)
整機功率 ：8kw
動力氣壓： 0.6 ~ 0.68mpa
耗氣量： 250L/min
節水用水量：6.5L/min
冷卻水消耗量： 2.5L /min
外形尺寸 ：1262*1704*2023mm
機器凈重 ：19kg
其他的描述
可選的設備
1.葉片損傷檢測功能;
2.自動設定功能;
3.切丁視覺功能;
4. 使用3寸切丁刀。
普通8寸工作平臺只能放2pcs材料。
SDS1000/ADS2000配備12英寸塊。每次可放置4件材料。
1.減少加載次數;
2.滿足較大尺寸的產品;
3.提升8%以上的效率。
-----歡迎客戶持基板分板機相關樣品或寄樣前來試機評估！------
