1500*350mm全自動錫膏打印機
詳細信息
產地：中國廣東
品牌名稱：宇順力
條件：新的
重量（公斤）：1500
營銷類型：新產品2022
核心部件保修：1年
核心組件：可編程序控制器、電機
保修：1年
PCB最大尺寸：1500*350mm
PCB 最小尺寸：80*50mm
PCB厚度：0.8-6mm
運輸高度：900±400mm
輸送帶寬度調整：汽車
圖像和光學系統
采用均勻的環形燈和高亮度同軸燈，具有亮度調節功能，可以很好地識別各種類型的標記點（包括堅固的標記點），適用于鍍錫、鍍銅、鍍金、噴錫、FPC等不同顏色的PCB類型。采用YUSH專利數學模型，能夠確保高精度。

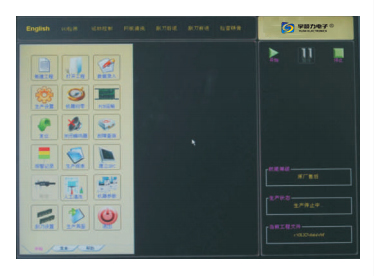

中/英文操作界面
本機采用windows XP/win 7操作界面，YUSH用戶友好軟件。中/英文可選，菜單/操作日志/故障記錄/故障診斷/故障分析/光報警等。
2D錫膏印刷質量檢測分析系統
2D系統即時檢測錫膏沉積缺陷，如偏差、缺錫、漏錫、焊點等，保證印刷質量。

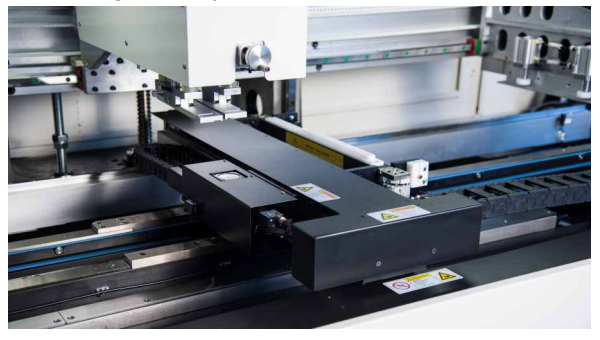

可調步進電機可編程浮動打印頭
獨特的長平臺和軌道固定設計，確保穩定支撐PCB。短刮刀水平印刷，壓力穩定，節省焊膏。

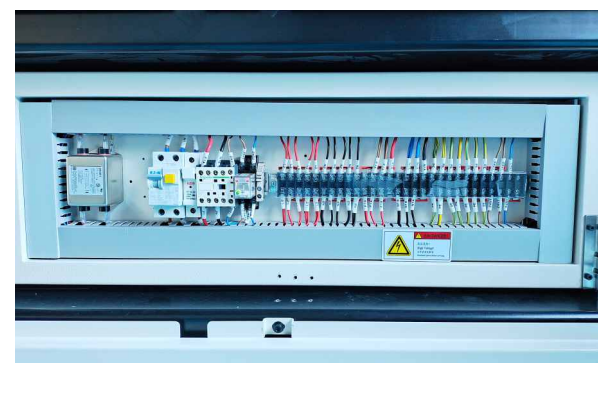

電控系統
電路和氣路分布安全整齊 電路和氣路垂直布置在機器的兩側和后部，便于檢查和維修
規格：
屏幕框架最小尺寸：720*300mm
最大尺寸：1800*750mm
面罩夾持：氣缸
PCB最大尺寸1500*350mm
PCB最小尺寸80*50mm
PCB厚度0.8-6mm
PCB翹曲最大PCB 1%
運輸高度900±40mm
運輸方向LR/RL/LL/RR
運輸速度1500mm/s(max),程序控制
運輸方式一級
傳送帶寬度調整汽車
輸入輸出接口SMEMA
PCB位置 支撐系統：磁銷/支撐塊/自動升降臺
夾緊系統：滑動夾緊
打印速度10-200毫米/秒
打印頭兩個獨立的電動打印頭
刮刀壓力0.5-15kg（程控）
刮刀類型橡膠/鋼刮刀（角度 45°/55°60°）
打印模式 一次/兩次
清洗系統滴雨式清洗裝置，干、濕模式
CCD視場10*8mm
想象向上/向下光學結構 /CCD /幾何圖案匹配
調整X:±10mm/Y:±10mm/θ:±2°
重復位置精度±10微米
印刷精度±23微米
周期<12 秒
產品轉換舊節目：<5分鐘/新節目：<10分鐘
操作系統視窗XP/WIN7
電源交流電：220±10%,50/60HZ ,3KW
氣源4-6Kgf/cm2
控制方式電腦控制

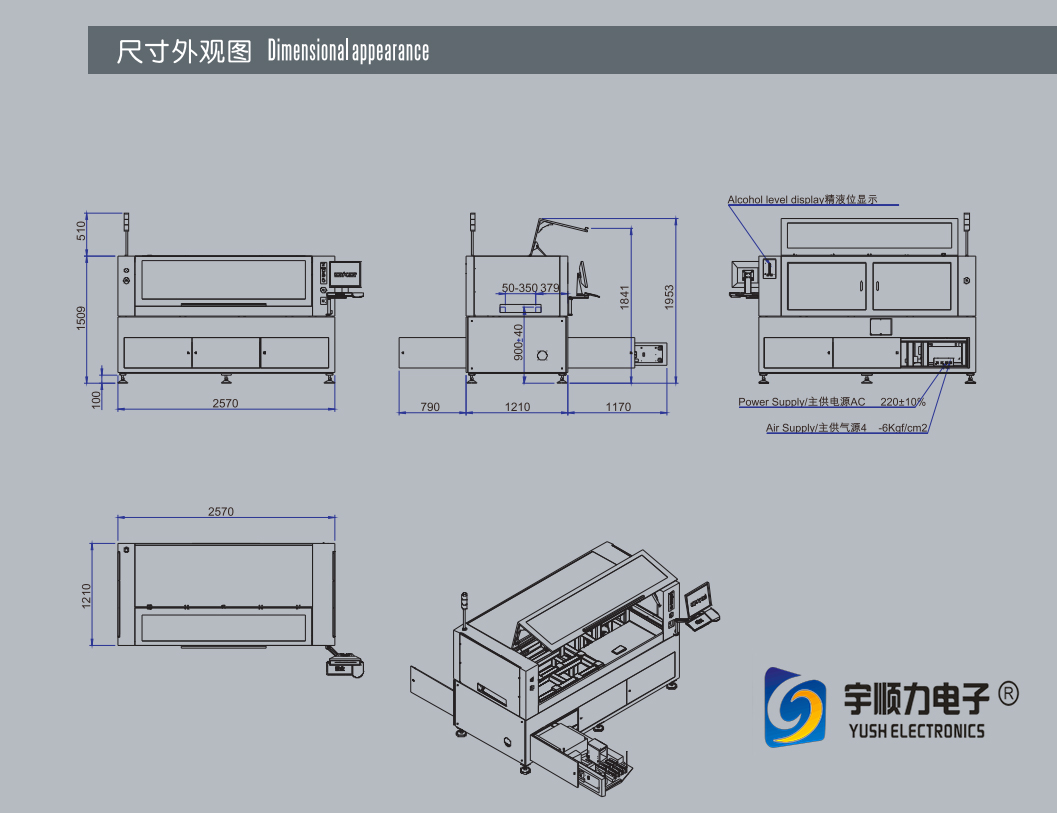

機器尺寸2570(L)*1210(w)*1509(H)mm
機器重量約：約 1500KG
分板機歡迎客戶持樣前來或寄樣來試機評估！
