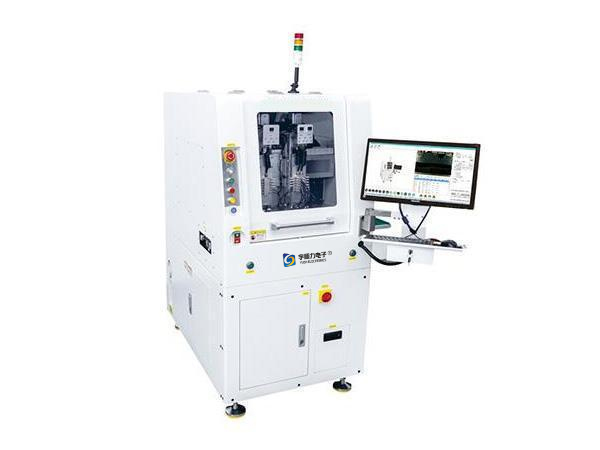

緊湊型在線分板機YSL-180M
技術規格:
1. 子板工作范圍:180mmx180mm
2.XYZ驅動方式:交流伺服電機
3.運動軸數:7軸
4. 程序教學模式:彩色CCD圖像直觀教學輸入
5. 操作界面:WIN7窗口操作界面
6. 上真空功率:2HP，下集塵功率:3HP(可選5HP)
7. 切割主軸Sycotec(德國):MAX80000rpm(自動換刀)
8.交流伺服速度:0-1000mm/秒
9.Z交流伺服速度:0-800mm/秒
10.X-Y重復精度:±0.01mm
11.切割精度:±0.08mm
12.CCD相機標定精度:±0.02mm
13. 板應力值:300uε以下
14. 工具直徑:0.8-2.3mm
15.PCB板切割厚度:0.2mm-6.0mm
16. 主機及除塵機電壓力:220V 1φ和3φ
17. 功耗:3.5KVA
18. 靜電消除槍
19. 視覺系統:高分辨率數碼相機
20.驅動電機:交流無刷伺服電機
21. 機械取放臂:防靜電真空吸嘴
22. 進料方式:軌道運輸
23. 出料方式:皮帶輸送或車輛輸出或軌道輸送
24. 負載轉移方式:真空吸嘴吸附式負載轉移
25. 流向:左→右
26. 程序備份:USB接口
27. 控制方式:專用控制器
28集塵柜尺寸:640mm×785mm×1760mm(D×W×H)
29. 機器尺寸:1340mm×800mm×1528mm(D×W×H)
30.主機+除塵器重量:1000kg
設備配置

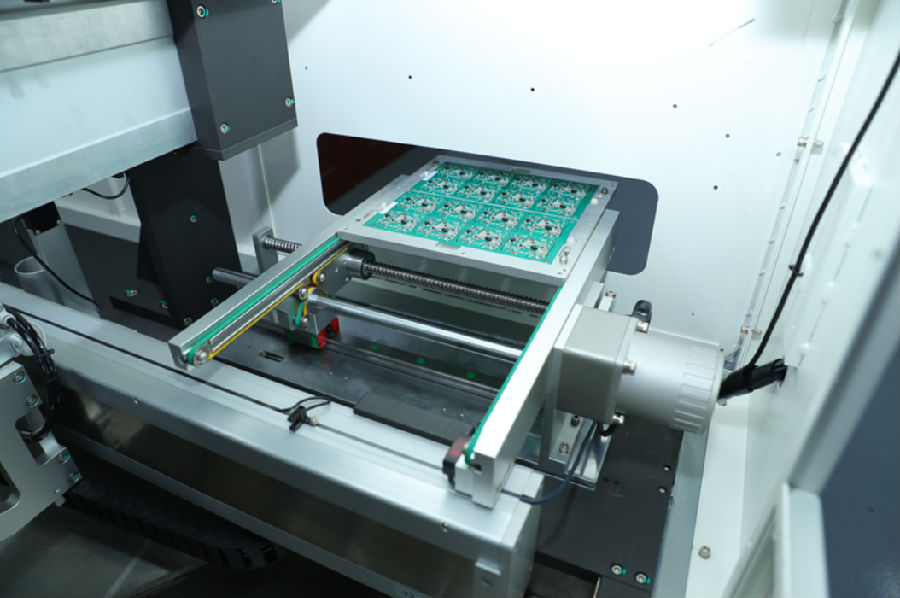

一。爪式取板結構
1. 將產品分板夾具夾緊并放置在加工平臺分板上。加工完成后，夾緊并將分板夾具放置在放置軌道上，并進入下一個程序。
二.專用產品分板夾具成軌方式

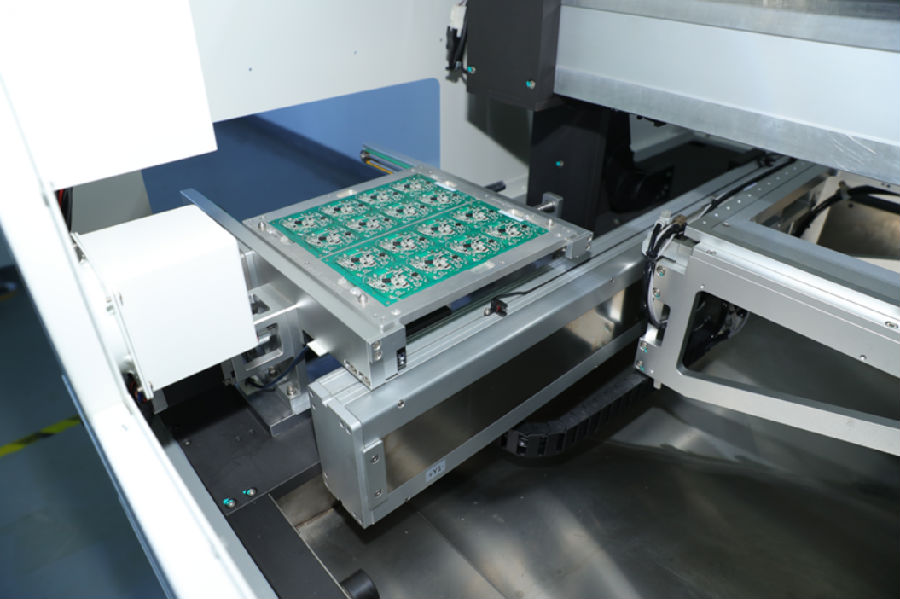

三。特殊產品分板夾具軌道卸料
1. 產品切割完成后，夾料爪將整個產品夾具放置出料軌道，進行下一道生產工序的運輸。

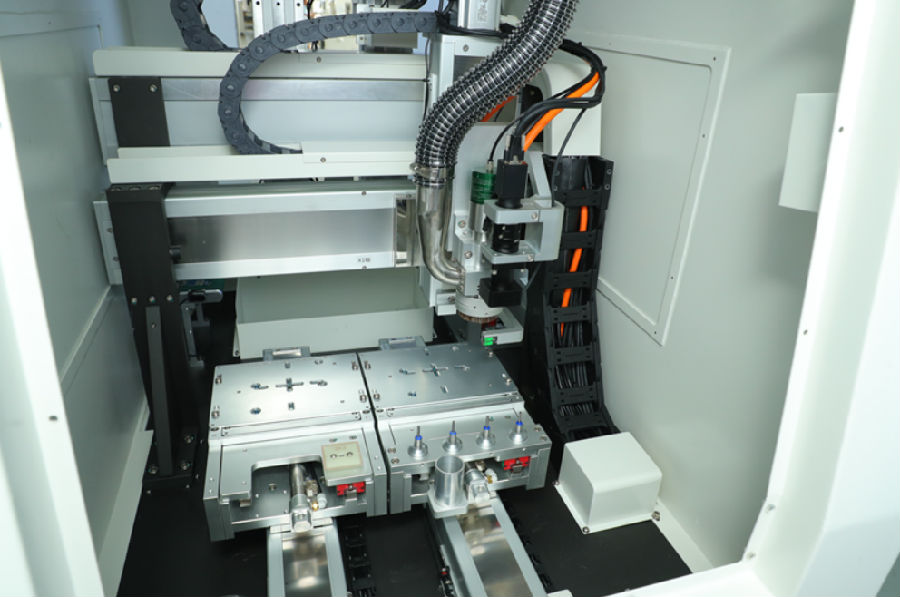

四。自動換刀模式
1. 小型在線分板機采用德國進口自動換刀主軸。節省時間，實現自動化，減少人為因素，精度高，穩定性強
2. 內置四組銑刀庫，方便自動更換銑刀，滿足板材加工需求。

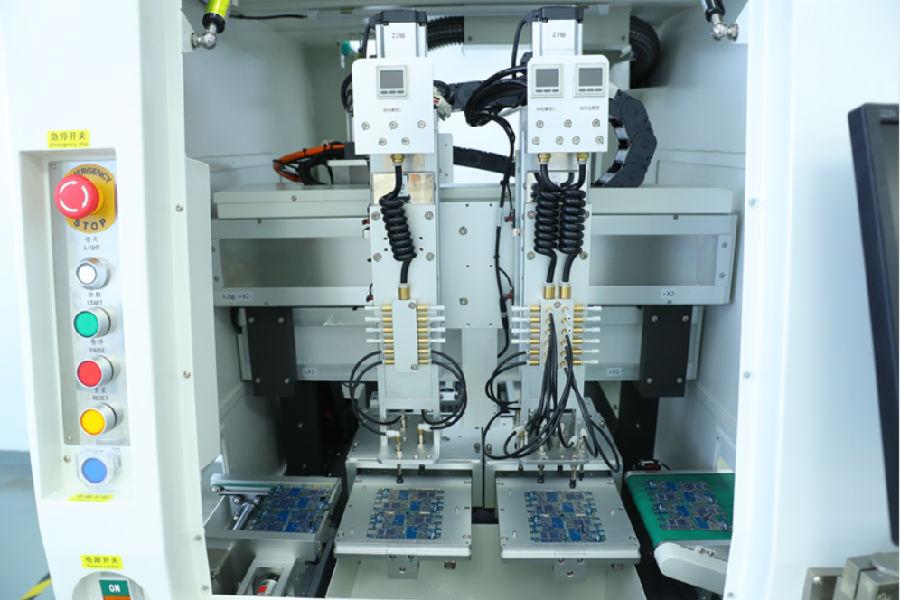

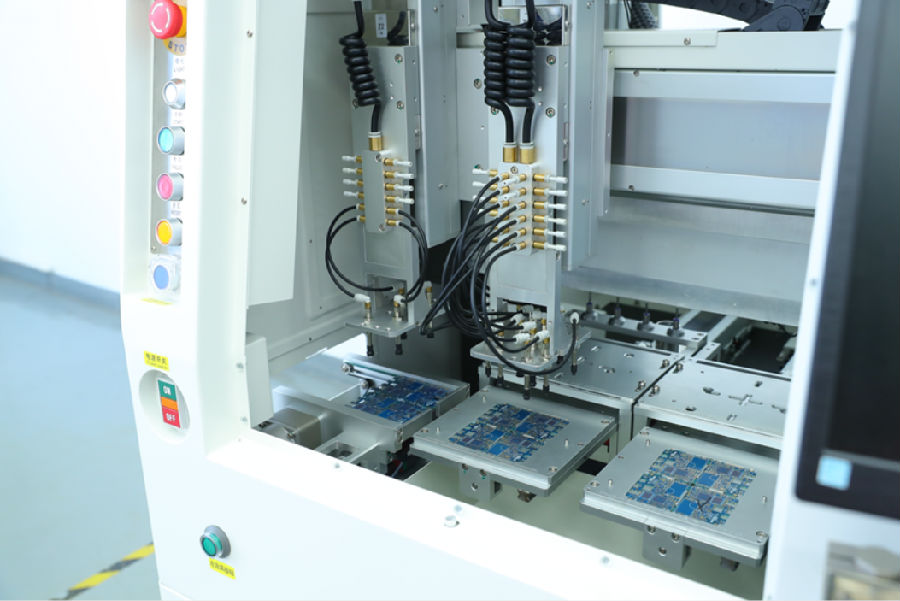

五個真空吸板取料結構
1. 取放裝置:自動上下料(模塊化真空吸爪，真空裝置，可獨立控制)
2. 傳動結構:X2軸移動Z2軸，Z3軸吸收，交流伺服電機控制。
3.單板速度:0-1000mm/秒(可調)

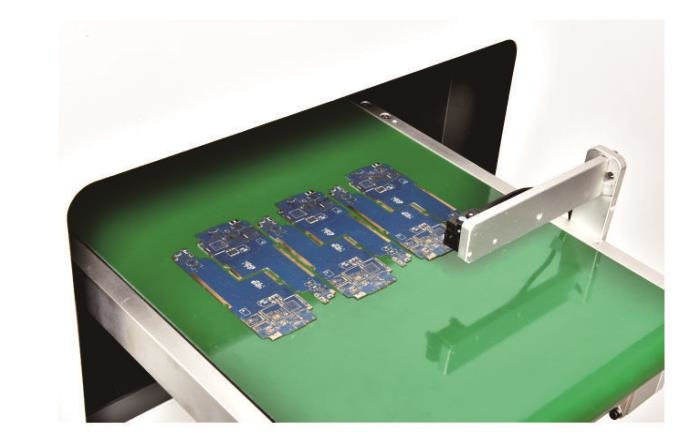

六。特殊產品皮帶出料方式
1. 真空吸盤給料軸將切割后的產品經過一次真空抽吸，放置專用產品夾具，并將其輸送到下一道生產工序。
-----歡迎客戶持基板分板機相關樣品或寄樣前來試機評估！------
